RY-ZNP-110KV变压器中性点接地成套装置

一、产品概述

RY-ZNP中性点接地成套装置是我公司专为330KV、220KV、110KV、变压器线圈中性点接地而生产的一种保护装置。在电力系统故障中，非对称三相故障可以分解出正序分量，负序分量和零序分量，而变压器线圈中性点接地通道就是零序电流途径通道，零序保护装置就是根据零序电压和零序电流大小有选择地切除故障元件。RY-ZNP型变压器中性点接地成套装置由单相隔离开关、中性点避雷器、电流互感器和放电间隙等元件组成，以实现中性点接地或不接地两种不同的运行方式而设计的，从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

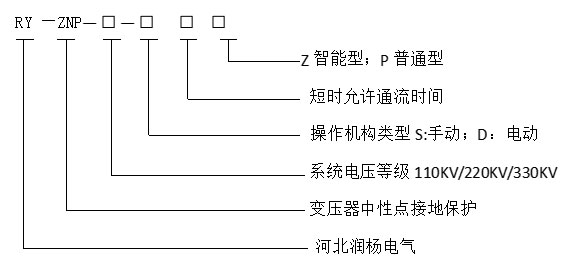

二、选型说明

三、功能特点

1、RY-ZNP变压器中性点接地成套装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。

2、RY-ZNP变压器中性点接地成套装置有棒形间隙及球形间隙两种形式。

3、避雷器与隔离开关可根据工程需要任意选配组合，隔离开关操作机构可根据工程需要选择手动/电动工作方式。

4、间隙棒间距离易于调整，且放电电压稳定。

5、间隙棒材质用纯铜或高强度不锈钢精加工电极。

6、全部元器件采用质优不锈钢材料制作，外形美观，耐腐蚀性强。

7、严格按图纸标准设计，稳定可靠。

8、模块化结构自由组合，安装快捷，调试方便。

9、电极使用端部为半球形的棒形电极，放电电压准确率高，分散性小，性能稳定。

10、现场安装时，安装支架可采用无缝钢管，具有很高的强度，确保支架稳固性。

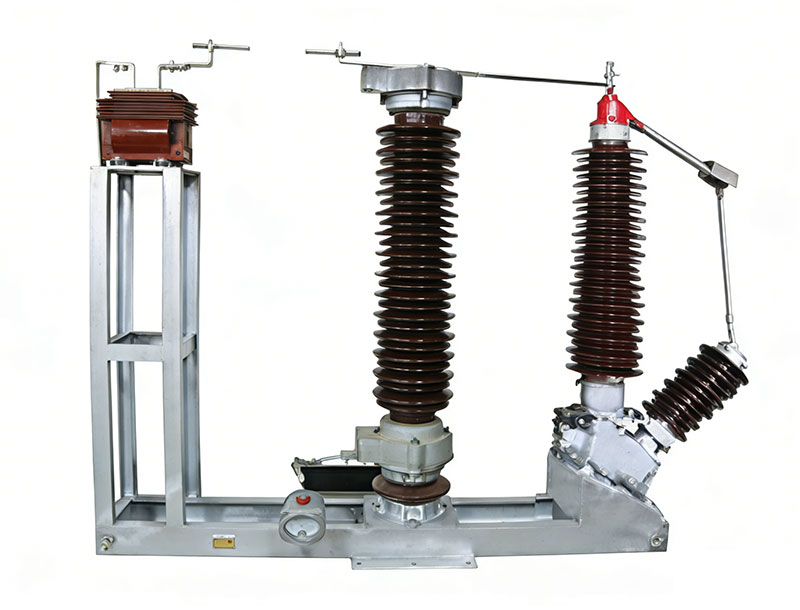

RY-ZNP-110变压器中性点接地成套装置

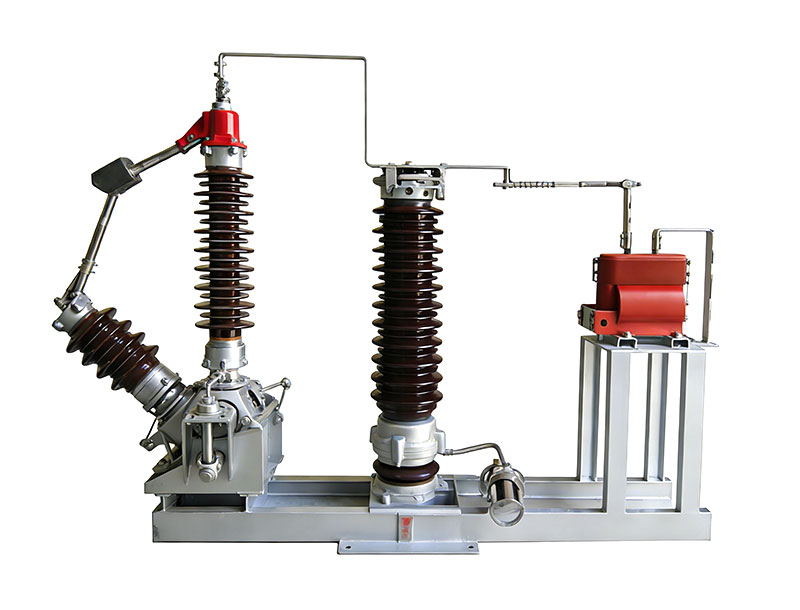

RY-ZNP-220变压器中性点接地成套装置
