RY-FJD型发电机中性点接地电阻柜

一、产品概述

RY-FJD型发电机中性点接地电阻柜在6-20KV发电机发电系统中，一般采用中性点不接地、经消弧线圈接地或电阻接地方式。如果采用中性点不接地方式运行，当发生单相接地故障时，非故障相电压升高，若发生弧光接地还会产生数倍的过电压，容易发展成相间短路，使故障扩大，损坏电器设备，危害系统运行。如果采用消弧线圈接地，若系统发生单相接地，消弧线圈工作在过补偿状态，系统容易发生谐振，造成绝缘击穿，导致两相短路甚至损坏设备。如果采用中性点经电阻接地方式，则可以降低过电压倍数到2.5倍以下，使其不会对电器设备造成危害，延长电器设备使用寿命，又可以使继电器保护可动作，可选择的快速切除故障线路。

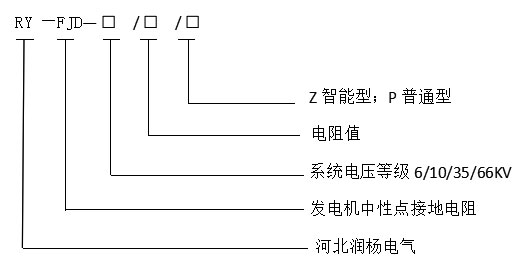

二、选型说明

三、产品特点

RY-FJD 型发电机中性点接地电阻柜，装置性能优点如下：

1、电阻器材质采用特种不绣钢或镍铬材料。

2、电阻柜柜像材质采用不绣钢或冷轧板，外形设计美现大方。

3、电阻器抗氧化能力强，在 1000℃高昌下能够保持良好的抗氧化能力。

4、电阻柜阴值误差<±5%

5、电阻器抗拉强度高，抗拉强度>700MPa.

6、电阻温升为通电时间 10S 内不大于760℃,

7、电阻率高，电阻率户≥1.05，减小电阻元件尺寸

8、电阻器有较高的阻值稳定性，电阻温度系数<8.5x10-5Ω/℃。

9、电阻器元件类型多样化，包括栅格型、网格型、带状型、螺旋绕线线型、柱形绕线行型等多结构电阻元件。

10、电阻器实行规范化、标准化，每种类型的电阻可任意组合，装配快捷方便。

11、电阻柜柜体顶部装有吊环，便于柜体搬运，柜体底部加工接地螺栓，利于外壳保护。

12、电阻柜在元件布局及壳体设计上，考虑冷却气体流通，确保良好散热效果，以消除局部高温点。
