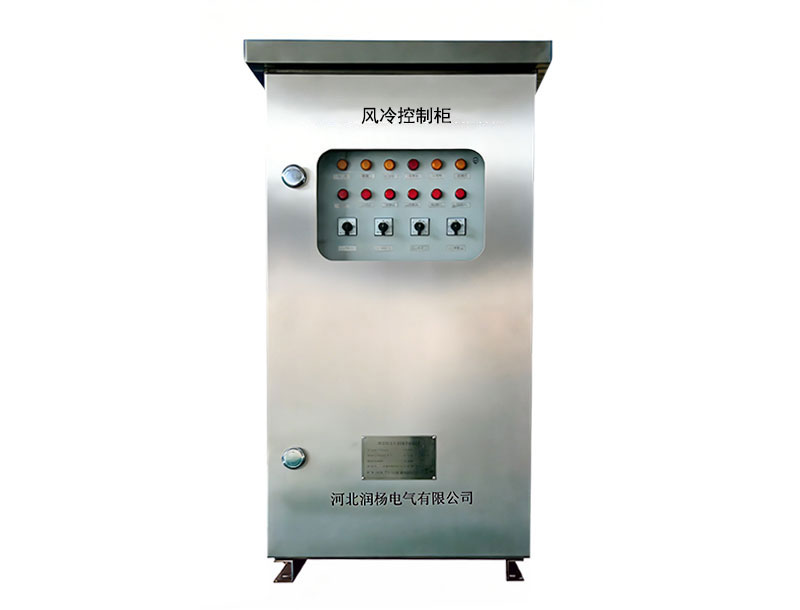

RY-BZL变压器智能型风冷控制柜

一、产品概述

变压器的铜损和铁损消耗的能量绝大部分都转化为热量，造成了变压器绕组及铁芯温度升高，而变压器的绝缘寿命和温度又密切相关，根据试验得出，当平均温度每升高10摄氏度时，油的劣化速度就会增加1.52倍。根据冷却方式分类。目前电力系统运行中的变压器以油浸自冷式、油浸风冷式及强迫油循环式三类为主。同样环境下强迫油循环冷却效果优于油浸风冷，油浸风冷冷却效果优于油浸自冷。

大型变压器为了提高容量、减少体积、重量和材料消耗大多会采用强迫油循环导向风冷方式，这种冷却方式采用的是油泵导向强迫加速热点油循环，经风冷散热器使变压器冷却效果提高。按照《变压器运行规程》的相关规定，为防变压器油劣化过速，上层油温一般度，不宜经常大于85摄氏，多数变压器因此设有过温保护，当温度达到设定值就会跳闸。一旦变压器因油温过高导致绝缘损坏事故或过温跳闸，就会给系统的正常供电和稳定运行带来严重的影响，因此根据变压器的容量及其重要程度，须装设良好且可靠的冷却系统。

传统的风冷控制箱存在以下几个缺点：

1、逻辑控制回路由大量电磁继电器组成，回路中接入大量线圈、机械触点，增加了故障点及发热源，检修不方便。

2、所控制的冷却器状态固定，不能根据负荷、温度灵活调整。

3、单控制电源结构，一旦控制电源故障，就会造成风冷全停。

4、无法实现与变电站中央控制室的通讯。

RY-BZL变压器智能型风冷控制柜功能如下：

RY-BZL变压器智能型风冷控制柜解决了传统控制方式上的上述问题，该装置是一种改进的电力变压器风冷控制装置，以分布式硬件结构取代传统硬件，由高可靠性的可编程控制器（PLC）进行程序控制，并配置了友好的人机界面，方便用户参数设定及设备信息采集。

1、采用了可编程控制器（PLC），取代了大量的电磁继电器，尽可能的减少了机械触点， 确保了设备的可靠性，方便维修。

2、配有人机界面 ，可实时观察变压器的状态，可根据负荷、温度的变化设置冷却系统参数。

3、控制电源采用双电源供电模式，一路取自外部供电，另一路由自身动力电源转化过来。大大提高了控制电源的供电可靠性，有效地避免了因控制电源故障引起的风冷全停。

4、提供各种通讯接口，可与变电站中央控制室进行通讯，满足数字化变电站的要求。

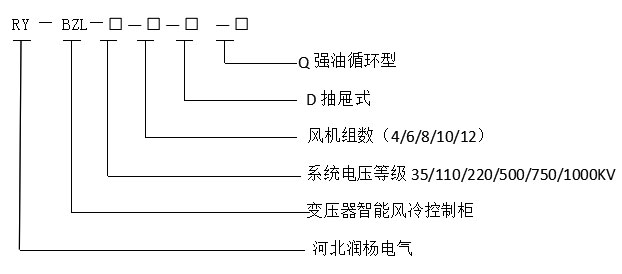

二、选型说明

三、功能特点

1、采用双电源互投，一主一备方式确保供电高可靠性。

2、PLC控制单元采用西门子品牌，抗干扰能力强，运行可靠。其工作温度范围可达-40℃~+85℃，完全适用于户外严酷高温、低温环境条件。

3、在自动控制模式失效的情况下可自动转入手动控制模式。

4、可与电厂DCS、无人值守变电站主系统进行通讯及联络，以便把各种信号上行和下行通讯。

5、既可以按温度和负载的开关量进行控制，也可以按温度和负载的模拟量进行准确控制。

6、控制柜内部加热冷却系统采用手动/自动模式控制。
