RY-DYZ 低压中性点接地电阻柜

一、产品概述

RY-DYZ型低压接地电阻柜在低压系统中，如果系统采用直接接地方式，当发生一相接地故障，直接接地系统的中性点电压保持不变，但是系统中性点电流过大，易损坏中性点接地绝缘，烧毁中性点系统。如果系统采用不接地方式，产生的过电压倍数比较高，由于弧光和铁磁谐振过电压使健全相的相电压升高4~7倍，这对电缆、开关相的绝缘和热稳定都构成较大威胁。

我国的《煤矿安全规程了明确规定:中性点直接接地的变压器或发电机不允许直接向井下供电。也就是说，煤矿并下电网的中性点不允许直接接地。原来主要用消犯线圈方式接地，近年主要采用接地电阻方式接地。

当安装中性点接地电阻柜后，发生非金属性接地时，受接地点电阻的影响，流过接地点和中性点的电流比金属性接地时有显著降低，同时，健全相电压上升也显著降低，零序电压值约为单相金属性接地的一半。

为了提高1000V/660V/380V1220V低压厂用电系统供电的质量，减少因经常发生单相接地故障而引起的电动机回路断电，发电厂的主厂房内低压用电系统应该采用高阻接地，这样不仅避免了单相接地时不需要立即跳闸，而且当采用熔断器作为保护电器时，还可减少电动机两相运行时烧毁的机率。

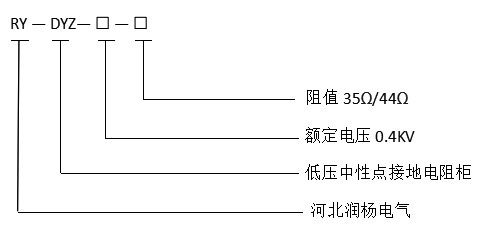

二、选型说明

三、产品特点

1、电阳材质采用Cr20Ni80的镍铬合金，因其导电率高，耐温好，上限使用温度可达1200℃且温度系数小，阻值稳定，防燃防爆，可靠性高。

2、本产品也可以使用于各种低压配电系统中，在低压线路中，如无中性点需增加接地变压器与之配合使用。对抑制系统过电压、防各种冲击有很好的作用。

3、电阻柜阻值可从1Ω-2000Ω，电流从0.5A-200A设计

4、电阻柜一般用于户内，柜体采用喷塑冷轧钢板或不锈钢板制成，耐腐蚀，防护等级高。

5、产品可以增加接地记景装置，记录接地电阻接地的次数。
