RY-ZCK-200/210/220系列开关状态综合指示仪

一、产品概述

外观设计新颖独特、做工精致美观，简化、美化了开关柜面板。用于3-35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次模拟图动态显示、一路温湿度监控、手自动加热功能、单路加热控点、加热器断线报警输出、三相带电显示及闭锁输出、三相带电自检功能、交直流通用工作电源、单路RS485通讯接口MODBUS-RTU通讯协议等功能。

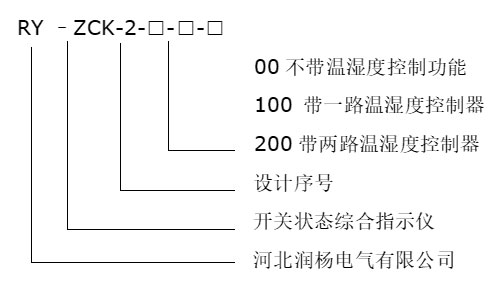

二、选型说明

三、功能特点

1、断路器状态显示：

断路器分、合闸，应为无源触点输入

断路器合闸时，断路器常开触点闭合，红色模拟条发光；

断路器分闸时，断路器常闭触点闭合，绿色模拟条发光；

2、断路器位置显示：

工作位置触点闭合时，显示断路器位于工作位置；红色模拟条发光；

试验位置触点闭合时，显示断路器位于试验位置；绿色模拟条发光；

手车位于试验位置与工作位置之间时，发光管均不亮；当手车移出开关柜时，发光管均不亮。

3、接地开关位置显示：

无源接点输入闭合，显示接地开关合闸，红色模拟条发光；

无源接点输入断开，显示接地开关分闸，绿色模拟条发光；

4、弹簧储能显示：

无源接点输入闭合，显示断路器已储能，已储能指示灯常亮；

无源接点输入断开，显示断路器未储能，已储能指示灯常灭；

5、高压带电显示及闭锁功能（装置内阻100K）

A、LED启辉电压（KV）：母线电压×0.15

B、闭锁启控电压（KV）：母线电压×0.4

C、当三相同时不带电时，解锁灯亮，电磁闭锁继电器无源常闭，三相任意一相带电时，解锁灯灭，电磁闭锁继电器无源常开。

D、三相带电功能适配传感器容量为35KV（45±5PF）；10KV（80-140PF）；6KV（150±15PF）；有其它非标准指标，请提前沟通咨询。

E、可选配电自检功能，具有自检按钮，按压自检按钮，联动三相带电指示灯及电磁闭锁

6．温湿度控制部分：

①自动加热或除湿的条件：当环境湿度高于85%RH或温度低于1℃时，启动加热；当环境湿度低于70%RH或温度高于6℃时，停止加热，当环境温度高于温度上限时，加热无条件退出。以上为出厂默认值，实际根据设定值动作，温度回差5℃，湿度回差15%RH。

②加热可在手动加热或自动加热模式间切换。

7、加热器断线报警输出：可选配加热器回路断线报警输出功能，在手动或自动加热状态下，需要加热负载工作时，如果加热器回路断线，面板对应的加热器回路断线指示灯亮，加热器断线报警继电器输出从无源常开变为无源常闭信号。

8、通讯功能：可选配具有RS485通讯接口，MODBUS-RTU通讯协议，可读取参数至上位机。

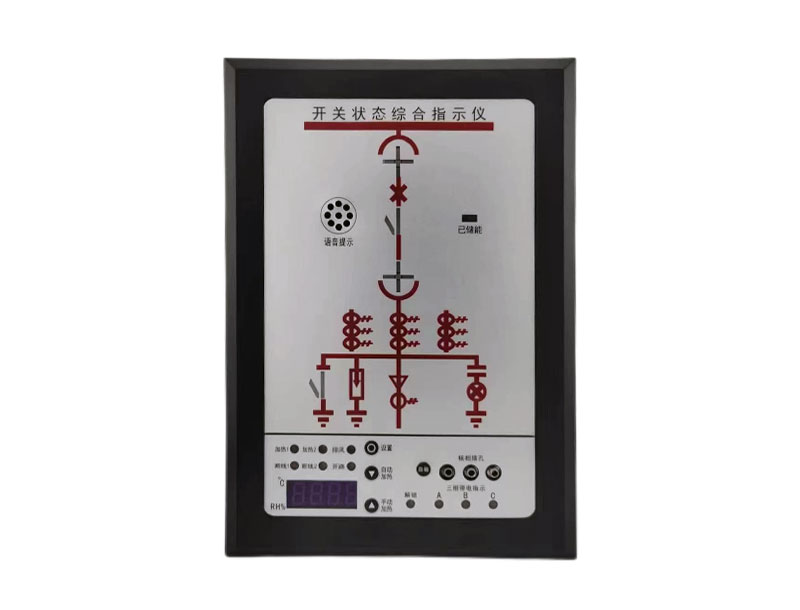

RY-ZCK-200

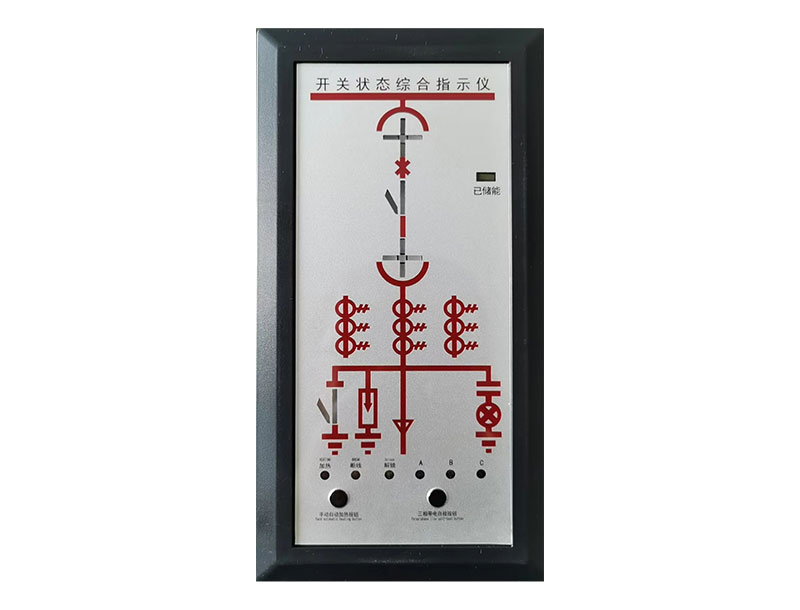

RY-ZCK-210/220
