RY-ZZK-100开关柜智能综合监测终端（可视化）

一、产品概述

RY-ZZK-100开关柜智能综合监测终端10英寸触摸屏大屏幕液晶显示、AC/DC220V供电电源、高压带电显示、带电自检、带电双闭锁、内置喇叭，人体红外感应、动态模拟图显示（8路开关量）2路温湿度控制，具有照明和报警输出接口，1路433无线接口（可接入无线测温、无线温湿度、无线烟感等无线环境类传感器），1路USB数据接口、2路RS485接口（1路上行接口、1路采集接口) ，1路千兆网口，6路带DC12V电源的RS485数据采集接口（可采集烟感、水浸、气体传感器、局放、绝缘监测、红外热成像等传感器） 5路采集用RS485接口（分别采集除湿机、避雷器、荧光光纤测温/电子标签测温、CT二次过电压保护、机械特性等），可存储3年事件记录和历史曲线，铝合金外壳、外形尺寸：256*226*96mm，开孔尺寸：229*194mm，嵌入式支架安装。

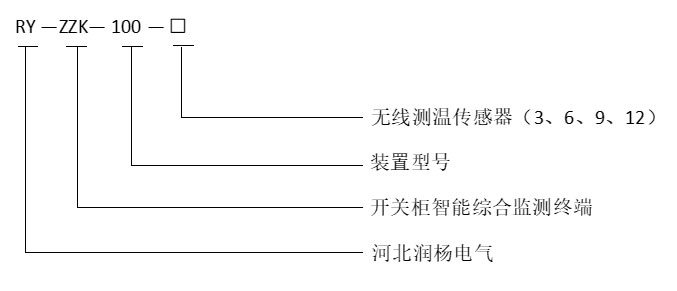

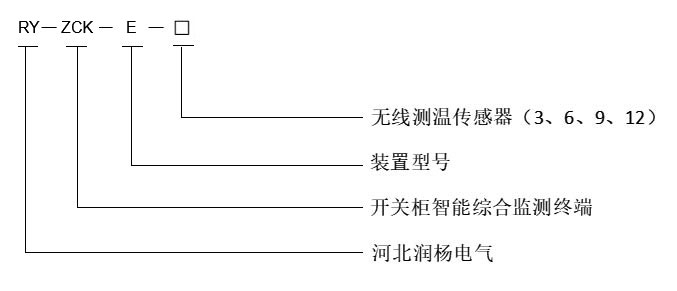

二、选型说明

三、产品特点

1、CPU处理器：A133P/4 核 A53 主频 1.8GHz

2、运行内存：2GB

3、存储内存：8GB

4、USB接口：USB2.0接口 3路（参数的导入导出用）

5、网口：1路

6、RS485接口：3路RS485

7、电力参数：电压、电流、功率、电能、谐波分析

8、动态模拟图：标配动态模拟图显示功能、USB导入系统图；标配8路开关状态输入

9、温湿度控制

10、标配8路温湿度控制、2路加热、2路排风、可手动加热、排风

11、防误语音提示

12、需配单独的喇叭实现

13、照明输出

14、标配

15、无线测温

16、选配（内置无线接收模块）荧光光纤测温

17、选配（通过主机RS485数据口接入）RFID电子标签测温

18、选配（通过主机RS485数据口接入）红外热成像测温：选配小分辨率红外传感器（通过主机RS485数据口接入）

19、可见光视频：可选配3路（需加外置交换机）

20、红外热成像视频：可选配3路（需加外置交换机）

21、其他传感器：可接入局放、绝缘监测、烟感、水浸、智能除湿、烟感、气体、CT二次过电压保护、弧光保护、机械特性等

22、控制口：8路继电器输出、1路RS485

23、电动控制模块：

◆ 此部分我司不生产可提供配套厂家，客户直接找配套厂家采购
◆ 如果客户自己提供，第01次使用需根据实际产品评估后对接调试开发

24、电动底盘车：

◆ 此部分我司不生产可提供配套厂家，客户直接找配套厂家采购
◆ 如果客户自己提供，第01次使用需根据实际产品评估后对接调试开发

25、电动接地开关：

◆ 此部分我司不生产可提供配套厂家，客户直接找配套厂家采购
◆ 如果客户自己提供，第01次使用需根据实际产品评估后对接调试开发

26、工作电源：AC65-285V/DC110-370V

27、外形尺寸：触摸屏 外形：250*170*35.6mm 开孔：243*163mm；控制器 外形：200*96*56mm

28、安装方式：触摸屏：嵌入式安装 控制器： 35mm导轨安装
